一、IG541氣體滅火設備系統介紹

IG541混合氣體滅火劑是由氮氣、氬氣和二氧化碳氣體按一定比例混合而成的氣體,由于這些氣體都是在大氣層中自然存在，且來源豐富，因此它對大氣層臭氧沒有損耗（臭氧耗損潛能值ODP=0），也不會對地球的“溫室效應”產生影響，更不會產生具有長久影響大氣壽命的化學物質。混合氣體無毒、無色、無味、無腐蝕性及不導電，既不支持燃燒，又不與大部分物質產生反應。以環保的角度來看，是一種較為理想的滅火劑。

IG541氣體滅火設備由火災自動探測器、自動報警控制器、自動控制裝置、固定滅火裝置及管網、噴嘴等組成。具有自動啟動、手動啟動和機械應急啟動三種啟動方式。根據使用要求，可以組成單元獨立系統、組合分配系統，采用全淹沒方式，實現對單個防護區、多防護區的消防防護。

二、IG541氣體滅火設備適用范圍

IG541氣體滅火設備主要適用于電子計算機房、通訊機房、配電房、油浸變壓器、自備發電機房、圖書館、檔案室、博物館及票據、文物資料庫等經常有人員工作的場所，可用于撲救電氣火災、液體火災或可溶化的固體火災，固體表面火災及滅火前能切斷氣源的氣體火災，但不可用于撲救D類活潑金屬火災。

IG541滅火劑可撲滅下列火災 IG541滅火劑不能撲滅以下物質火災

電氣火災 硝化纖維、硝酸鈉等氧化劑或含氧化劑的化學制品火災

固體表面火災 鉀、鎂、鈉、鈦、鎬、鈾等活潑金屬火災

液體火災 氫化鉀、氫化鈉等金屬氫化物火災

滅火前能切斷氣源的氣體火災 過氧化氫、聯胺等自行分解的化學物質火災

 可燃固體物質的深位火災

三、IG541氣體滅火設備技術參數

規格型號 容器瓶組 設計工作壓力 噴放時間 驅動氣體 啟動電壓電流 滅火方式 啟動方式

QMH15/70 70L

15MPa

≤60s

N2

DC24V/1.6A

全淹沒

自動啟動、手動啟動、機械應急手動

QMH15/80 80L

QMH15/90 90L
安裝中如何調試

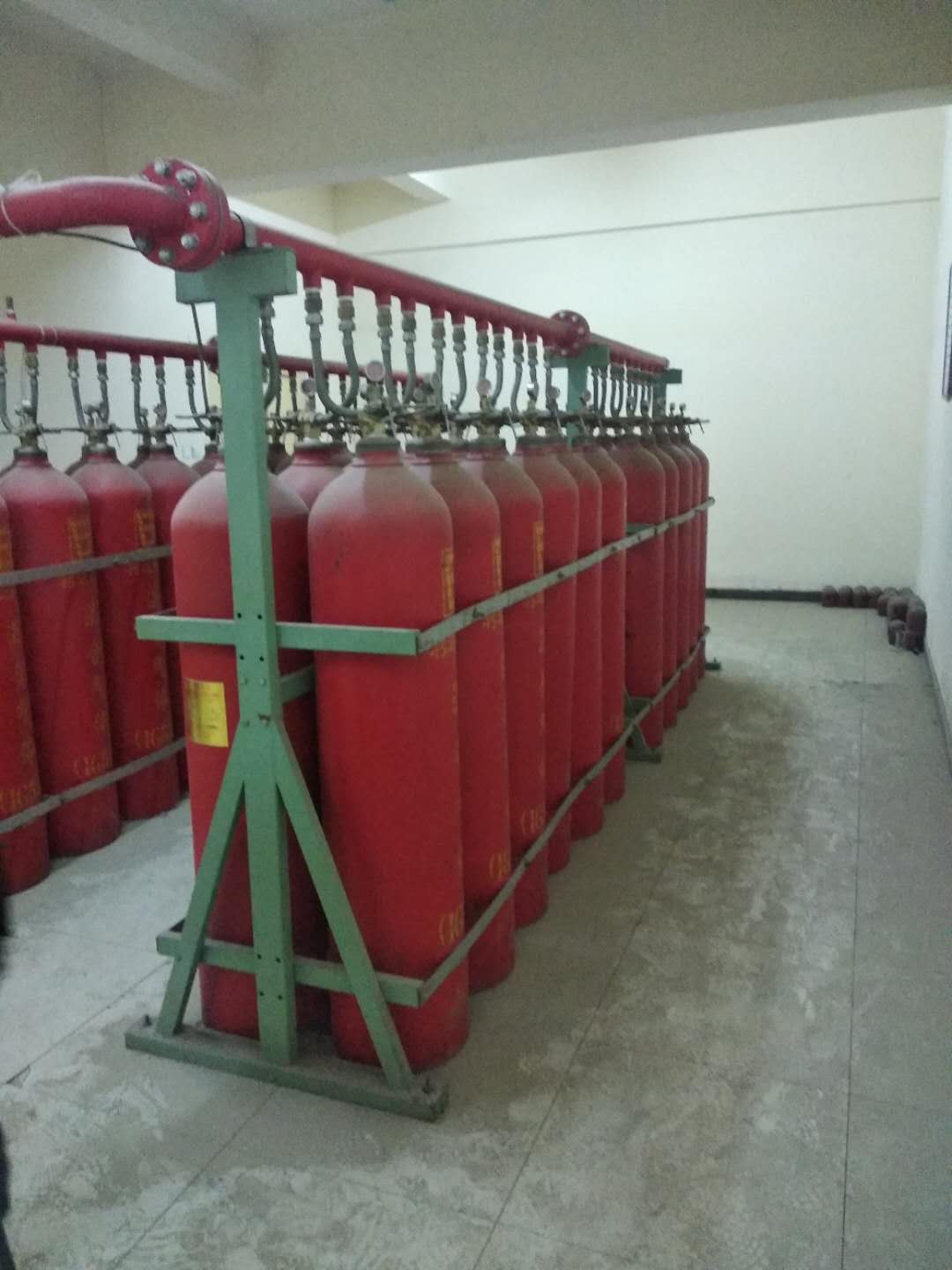

1） 將滅火劑瓶組組架放置于儲瓶間，保證瓶組架平穩無晃動。

2） 將安全閥裝在集流管上的安全閥接口上，安全閥的泄壓方向不能朝向操作面。

3） 將集流管安裝在瓶組架上用集流管抱箍固定。

4） 安裝滅火劑單向閥在集流管上。

5） 將滅火劑瓶組放置于瓶組架上，高壓軟管安裝在滅火劑單向閥和容器閥滅火劑出口之間 ，然后將瓶組用抱箍固定在瓶組架上，瓶組上滅火劑名稱標識應朝向操作面。

6） 將驅動氣體瓶組組架放置于儲瓶間，保證瓶組架平穩無晃動。

7） 將驅動氣體瓶組放置于瓶組架上用驅動氣體瓶組抱箍固定，電磁型驅動裝置應在確保調試完畢后再安裝在驅動氣體瓶組容器閥上。驅動氣體鋼瓶印有啟動氣體名稱標識應朝向操作面。

8） 安裝儲瓶間連接管和集散管，通過管道連接件與集流管連接，集散管用抱箍固定在驅動氣體瓶組組架上。

9） 選擇閥安裝在集散管上，選擇閥的機械應急啟動手柄應安裝在操作面一側。

10） 在選擇閥滅火劑出口安裝連接管，將信號反饋裝置安裝在此管的壓力信號器接口上。

11） 按照設計施工圖安裝啟動管路，將驅動容器閥、選擇閥（組合分配系統）、滅火劑

瓶組容器閥連接起來，包括管路中的低泄高封閥和氣體單向閥。

12） 按設計施工圖安裝滅火劑輸送管道，管道間選擇合適的管道連接件相連，在儲瓶間與選擇閥滅火劑出口的連接管相連。

13） 在防護區管道末端安裝噴嘴。

14） 連接火災報警滅火控制器與電磁型驅動裝置、信號反饋裝置的線路。

15） 檢查各個安裝連接部位，必須保證固定牢靠，管路連接密封處良好，線路連接無誤。至此，整套七氟丙烷滅火系統安裝完畢。
